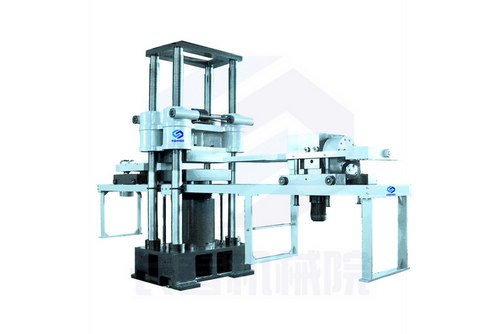

电液伺服压剪试验机
主要用途
主要用于各种桥梁板式、球式、盆式橡胶支座进行抗压、抗剪切力的复合条件下，检测橡胶支座的轴向径向抗压、抗剪、转角力学试验，可进行橡胶支座的抗压弹性模量、抗剪弹性模量，容许剪切角，摩擦系数和极限抗压强度等力学性能试验，全面满足：JT/T4-2004《公路桥梁板式橡胶支座》、GB/T17955-2000《球形支座技术条件》，JT391-1999《公路桥梁盆式橡胶支座》标准要求，是科研生产、仲裁检验所需先进检测设备。
功能特点
l 整机采用智能化设计，自动化程度高，测量准确，功能齐全，可靠性高，操作简单，使用方便。
l 可以自动完成抗压弹模试验，抗剪弹模及容许角试验，抗压强度试验，摩擦试验，摩擦系数，转角试验。
l 也可以用于进行混凝土等其他材料的弹性模量及压缩性能检测并可完成低周循环，三角波等组合波形试验。
l 具有过流，过速，超试验力，超行程等保护功能。
主要规格及技术参数
|
型号
|
YNS-YJ 5000
|
YNS-YJ 10000
|
YNS-YJ 20000
|
|
试验力
|
轴向最大试验力
|
5000KN
|
10000 KN
|
20000 KN
|
|
剪向最大试验力
|
1000 KN
|
2000 KN
|
4000 KN
|
|
转角最大试验力
|
500 KN
|
1000 KN
|
2000 KN
|
|
力示值精度
|
±1％
|
|
力测量范围
|
2-100％
|
|
变形
|
变形测量范围
|
2-100％
|
|
变形示值精度
|
±1％
|
|
主机
|
上下压板间距
|
1000mm
|
1500mm
|
2000mm
|
|
轴向/剪向活塞行程
|
180/100 mm
|
250/150 mm
|
250/200 mm
|
|
总功率
|
10KW
|
15KW
|
25KW
|
|
外型尺寸(长*宽*高)
|
3900*1460*3500
|
4900*1750*5500
|
6000*1950*6800
|
