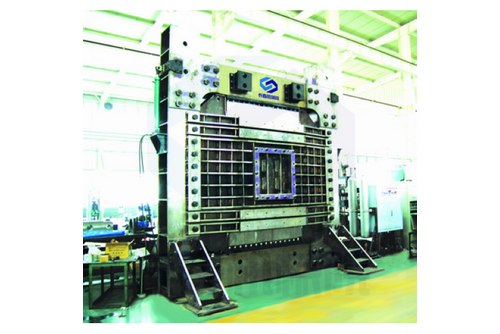

岩体平面相似模型试验系统
主要用途
岩体平面相似模型试验系统可以开展水电站引水隧洞、地下厂房、跨海隧道、石油和核废料存储、深部采矿和大型地下空间开发等重大工程中的复杂问题的研究。是科研单位、高校以及生产应用单位进行相关研究和检测的设备。系统包括模型试验台架、伺服加载控制系统、数据测量及采集分析系统。
主要规格及技术指标
l 型号：ZYDL-YS120100
l 控制系统能控制竖向均布载荷和水平均布载荷
l 试样尺寸：最大2000mmx300mmx1200mm（长x宽x高）
l 最大竖向载荷：120kN（30kNx4），（最大应力为0.2MP）
l 最大水平载荷：100kN（33.3kNx3），（最大应力为0.25MP）
l 控制油路：水平1路（比例伺服控制），竖向顶面1路（比例伺服控制）
l 试验精度等级：2级，加载精度优于示值的±2％
l 变形测量范围：5～80mm
l 千斤顶行程：≤150mm
l 试验持续时间：四周（持续时间内系统保持恒定载荷，过程中载荷控制精度优于示值的±2％）
l 控制模块：控制模块对系统进行自动控制和人工控制；软件模块允许用户将测试数据转换成适用于用户的真实信息，提供所有的数显和绘图报告形成功能，能满足现代结构实验室的各种需求；
l 保护功能：超载、限位、过流、过压保护。
l 系统拆卸组装方便；噪音低于65分贝。
l 型号：ZSDM800400
l 最大净空尺寸：1386×1386×800mm（长×宽×高）。
l 加载负荷：竖向：800KN，由一个伺服作动器实现水平两个正交方向：400KN，每个方向上一个伺服作动器。
l 加载油缸活塞行程：竖向600mm；水平向：上层±150mm，下层±150mm。
l 加载行车最大速率：竖直向：0.01m/s 水平向：0.01m/S。
