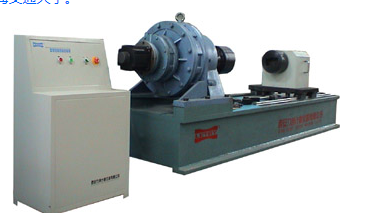

WNZ-20转速扭矩试验台,专门用于对井下限速旋转切割管的检测,在0~500rpm条件下,检测旋转轴相对壳体旋转时产生的摩擦扭矩的专用设备。
本测试系统采用高品质交流伺服电机、全数字式微机伺服调速控制技术、系统稳定、性能可靠、自动跟踪测量显示转速、扭矩等工程量。符合国家有关测试标准。
一、主要技术指标:
规格
WNZ-20
最大扭矩(N.m)
20
测量范围
4%~100%
示值精度
±1%FS
测试转速范围(rpm)
0~500
加载方向
正转或反转
两夹间距(mm)
≥500
试样夹持范围(mm)
Φ10~Φ60
外形尺寸(L×W×H)(mm)
1800×430×1200
重 量(kg)
335
二、正常工作及安装条件:
1、满足试验机通用工作要求。
2、试验机使用环境干净、防尘,符合计算机使用环境要求。
3、实验室有50Hz的380V、220V/2kW交流电源,电压波动范围不超过额定电压的10%。
4、实验室设备安装地面水平,而且有能承受不低于试验台重量三倍的承受能力。
5、环境温度保证在0℃~35℃,环境相对湿度不超过85%RH。
6、实验室无振动、无明显电磁干扰、无腐蚀性介质。应有标准接地线端子(阻值不大于4Ω)。
